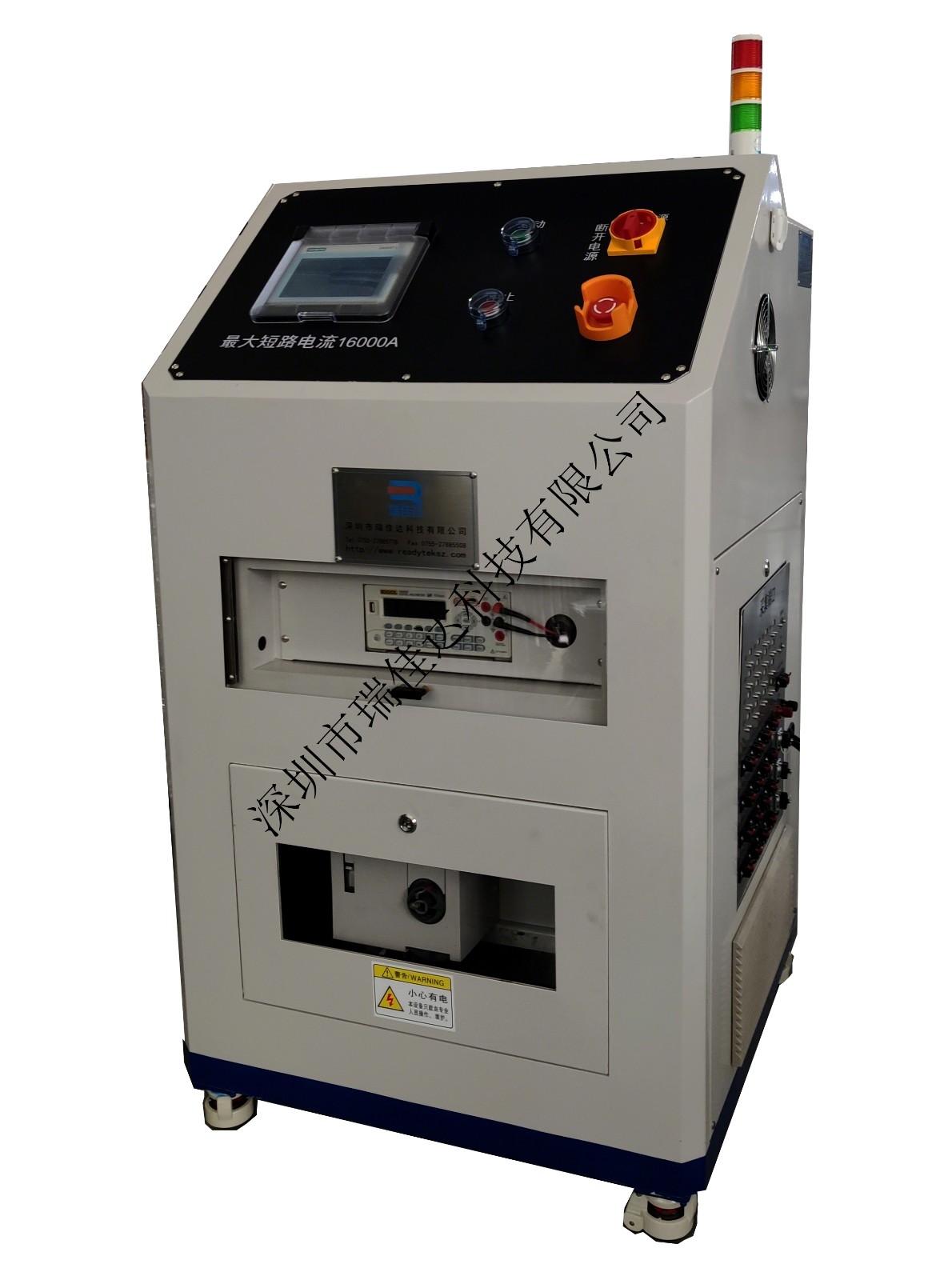

1. 設備圖片：


2.短路試驗滿足的標準：例如《GB/T 31485-2015》

3.短路機控制柜：

◆短路設備大電路開關的創新設計。為了模擬和測試電池短路一瞬間產生的大電流，需要接觸開關進行控制。在短路試驗一瞬間會產生很大的電流，目前市場上常規的開關裝置是放置在一個真空箱中進行接觸。此大電流吸合裝置前期需要抽真空（比如實驗前需要確認真空泵是否有油，需要定期加油和維護），而且吸合裝置必須精密加工和高標準裝配。才能達到要求。

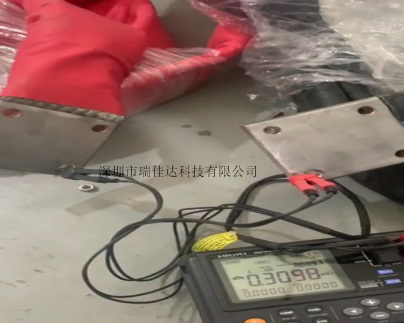

◆我司選用大電流開關，全電動控制。無需真空箱，有國家質量認證證書。短路機控制柜不僅體積小，設備使用方便，壽命長，響應速度快。解決了行業難點“控制柜+4米銅編帶阻值＜1mΩ”

4.電阻箱：

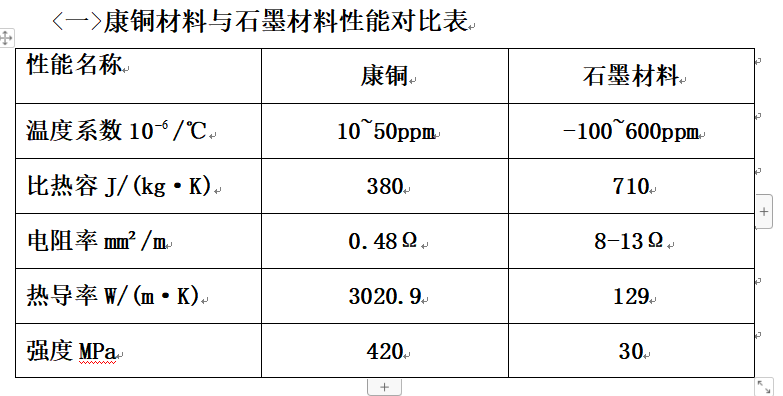

◆短路試驗需要不同阻值試驗，電阻箱阻值切換方便及電阻材料的高穩定性和安全性尤為重要。根據不同的測試標準，需要多阻值通過機械開關切換來實現的不同阻值。目前主要用于電阻的材料市場上有石墨，不銹鋼和康銅三種電阻，這三種材料的性能和穩定性都不一樣，康銅的材料性能穩定，溫飄系數低，可以保證在短路的實驗中電阻不隨電流的變化而變化。解決行業痛點“在短路瞬間大電流阻值變化率大”

◆材料的溫度系數的大小決定著材料電阻值受溫度變化而變化的大小，材料的比熱容越大，說明材料的吸熱或散熱的速度就越慢。材料的電阻率是反映物質對電流阻礙作用的屬性，它體現了材料的導電能力。材料的導熱率是表示材料導熱能力大小的物理量，材料強度決定著產品的安全性。產品所用材料方案的正確選擇，不僅是產品在投用過程中各項技術性能得到預期實現的前提，更是設備安全性能做到萬無一失的保障。此產品設計的關鍵是如何能滿足瞬時大電流測試過程中所產生的強大熱應力和電流應力以及在此應力條件下的各項電氣性能有效發揮的長期穩定性。
